Comparateur de Pièces SG-828

Comparateur de Pièces SG-828

Comme tous les comparateurs, le SG-828 compare la pièce introduite à celle servant de gabarit (laissée en permanence dans le comparateur); si les caractéristiques de la pièce introduite n'excèdent pas la plage de tolérance du comparateur, elle est acceptée et le comparateur délivre un signal de sortie (Coin Signal Output) à relier à l'entrée "Crédit" (Coin1 ou 2) du JAMMA.

- Introduction des pièces "en façade"

- Rejet des mauvaises pièces "en façade"

- Acceptation des bonnes pièces "dessous"

- Plage de diamètre : 18mm à 31mm

- Plage d'épaisseur : 1,2mm à 2,8mm

- Tension d'alimentation : 12VDC

- Contact de sortie "Crédits" : Fermé (NC) ou Ouvert (NO) au repos

- Durée de l'impulsion réglable : 30ms (Short), 50ms (Common) et 100ms (Long)

- Sensibilité réglable par switch : normale (Normal), ou haute (Special) et par potentiomètre

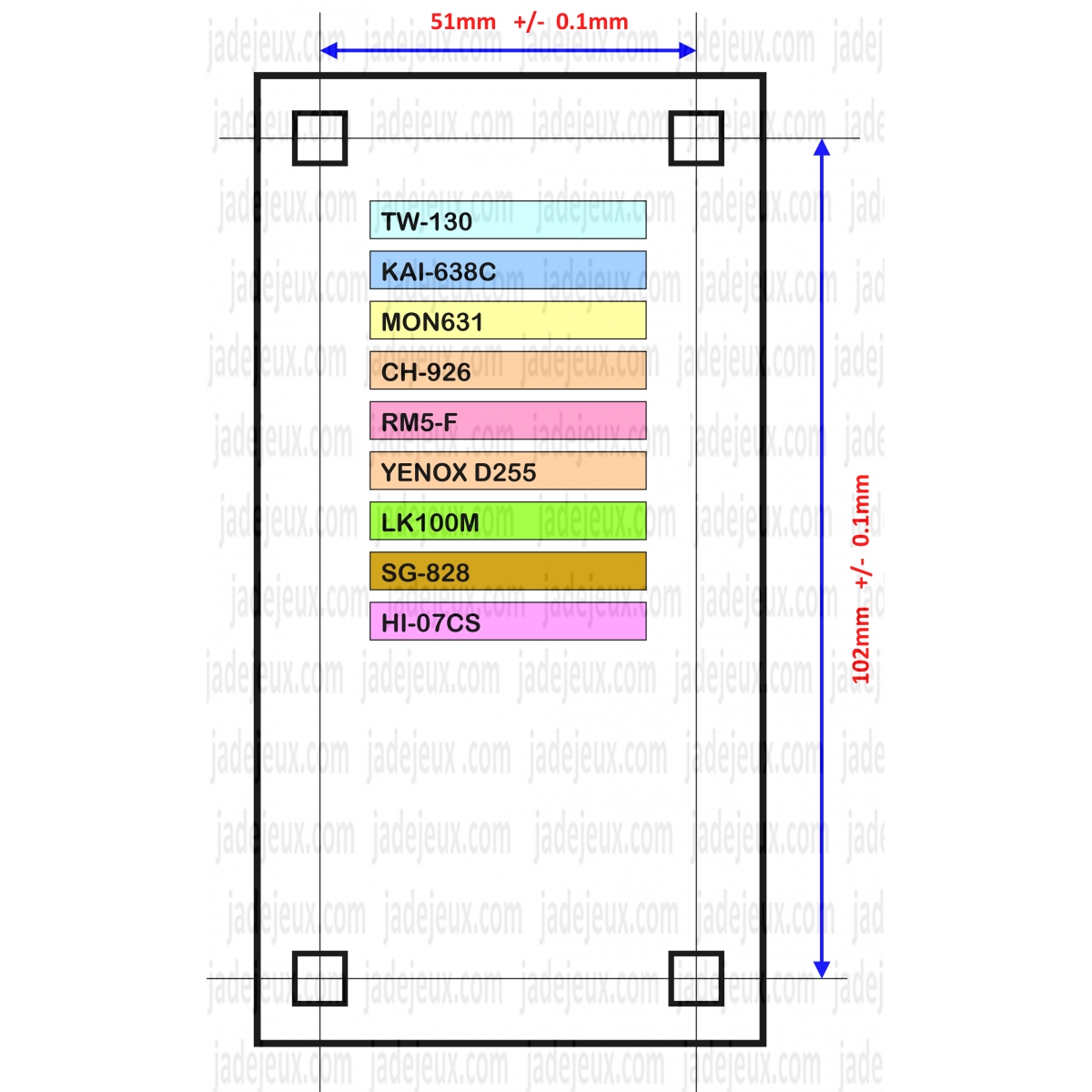

- Dimensions pour perçage compatibles avec PFF1 Comestero : https://www.jadejeux.com/monnayeurs-accepteurs-de-pieces/234-plaque-frontale-comestero-f1-118x60.html
